在工業生產與市政管理中，非滿管流量測量長期面臨技術瓶頸。傳統流量計在管道未充滿或流體含有固體顆粒時，往往出現測量誤差大、安裝復雜、維護成本高等問題。非滿管電磁流量計通過電磁感應與液位測量的結合，為化工、市政等領域的非滿管工況提供了精準、可靠的解決方案。以下通過具體案例，解析其技術優勢與應用價值。

    一、非滿管電磁流量計技術原理與核心優勢

    技術原理

    非滿管電磁流量計基于法拉第電磁感應定律，通過電磁線圈發射接收線圈產生磁場，當導電液體流經磁場時，切割磁感線產生感應電動勢，其大小與流體流速成正比。結合液位傳感器實時測量流體截面積，通過流速-面積法（Q=v×A）計算流量，適用于管道內液位高度為10%~100%的場景。

    核心優勢

    高精度測量：采用電磁感應技術，測量精度可達±1%~±2%FS，顯著優于傳統槽式流量計（±3%~±5%FS）。

    適應復雜工況：可測量含固體顆粒的液固二相流體（如泥漿、污水），且不受流體粘度、密度或溫度變化影響。

    無壓力損失：無可動部件，無阻流件，壓損極小，適用于大口徑管道。

    雙向計量：支持正向與反向流量測量，適應復雜管網需求。

    遠程監控：配備RS485、GPRS無線傳輸功能，支持上位機數據采集與遠程管理。

    二、化工行業實戰案例：廣西DN500口徑化工污水，有腐蝕性

    項目背景

    廣西DN500口徑化工污水的流量。該系統管道內液位波動大，且水中含有鋁屑等固體顆粒及腐蝕性，傳統流量計難以滿足精度要求。

    解決方案

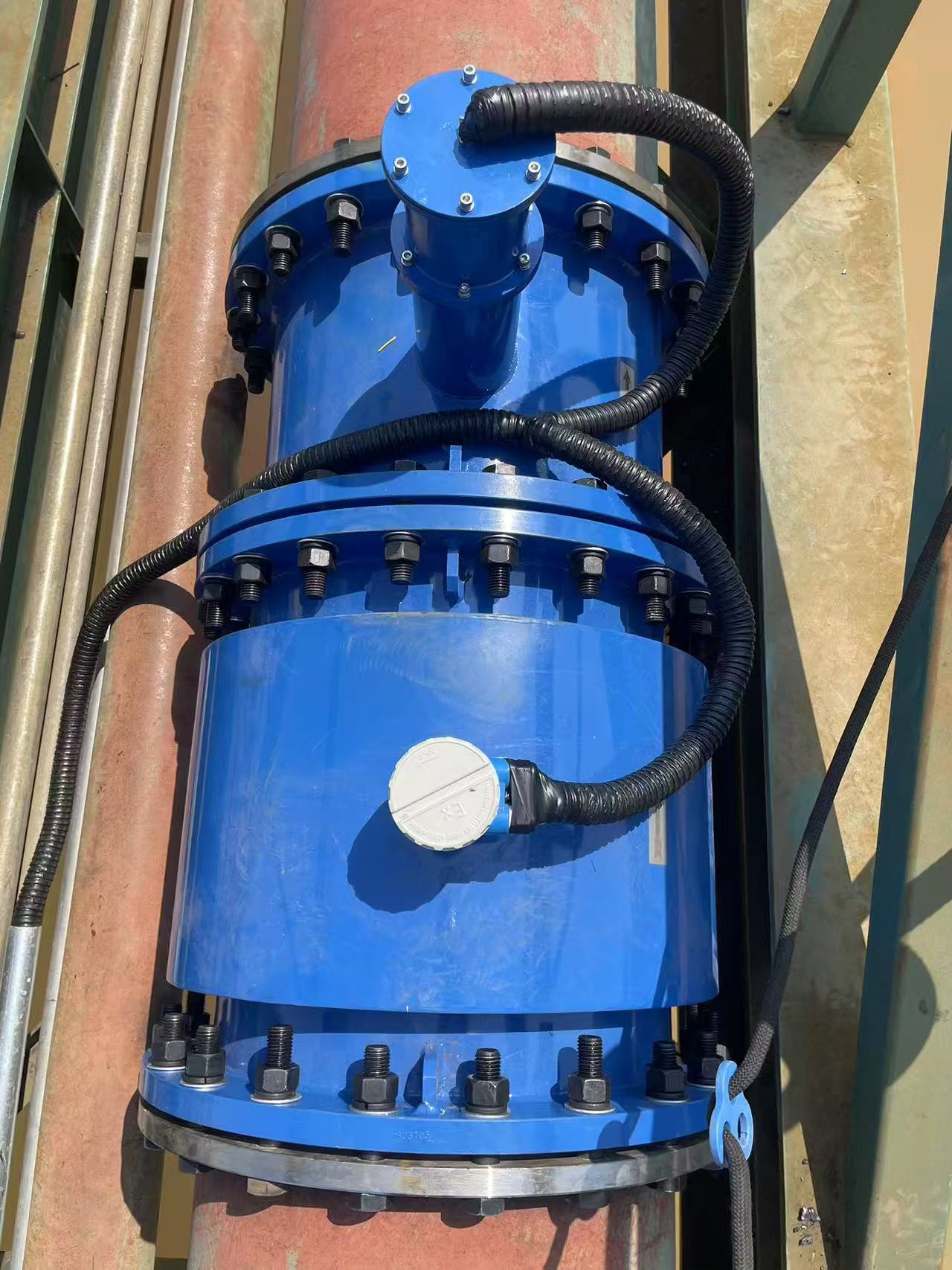

    設備選型：采用非滿管電磁流量計（公稱通徑DN500，測量范圍0.005~10m/s，介質溫度0~60℃）。

    安裝方式：垂直安裝于冷卻水回水管線，頂部加裝非接觸式液位傳感器，避免介質腐蝕。

    系統集成：流量數據通過4~20mA信號輸出至DCS系統，實現流量實時監控與報警。

    應用效果

    精度提升：測量誤差從傳統流量計的±5%FS降低至±1.5%FS，滿足工藝控制需求。

    穩定性增強：無阻流件設計避免鋁屑堆積，維護周期從每月1次延長至每半年1次。

    成本優化：減少因流量測量誤差導致的冷卻水浪費，節約成本。

    非滿管電磁流量計通過電磁感應與液位測量的結合，解決了工業非滿管場景下的流量測量難題。在化工行業，其高精度與抗腐蝕性能保障了生產安全與成本控制；在市政領域，其遠程監控與施工便捷性提升了水資源管理效率。未來，隨著物聯網與數字化技術的發展，非滿管電磁流量計將進一步融合智能診斷、自適應校準等功能，為工業自動化與智慧城市建設提供更強支持。

    推薦應用場景：

    化工行業：冷卻水循環、污水處理、泥漿輸送。

    市政行業：雨水排放、灌溉渠道、污水管網。

    通過實戰案例驗證，非滿管電磁流量計已成為工業非滿管場景下的優選方案，值得在更多領域推廣應用。
