在污水排放、農業灌溉、明渠水流監測等場景中，傳統流量計常因液位波動、管道非滿管狀態導致測量失效。非滿管電磁流量計通過創新技術突破液位限制，實現開放式或半滿管狀態下的精準流量測量，成為復雜工況下的理想選擇。

    一、非滿管電磁流量計的核心優勢

    突破液位限制，適應復雜工況

    傳統電磁流量計：需管道完全充滿液體，液位波動或非滿管狀態會導致測量誤差。

    非滿管電磁流量計：通過雙電極設計，結合智能算法，可自動識別液位高度并計算流量，即使管道僅部分充滿液體（如30%-100%液位）也能精準測量。

    無機械部件，維護成本低

    無渦輪、轉子等機械部件，避免堵塞、磨損問題，尤其適合含固體顆粒的污水或泥沙較多的灌溉渠道。

    寬量程比，適應流量波動

    量程比可達1:100以上，輕松應對污水排放的瞬時高峰或灌溉渠道的低流量工況。

    安裝靈活，適應多種管道/渠道

    支持圓形管道、矩形渠道、U型槽等多種安裝形式，無需截流改造，降低施工成本。

    二、典型應用場景與選型建議

    1. 污水排放監測

    場景痛點：

    污水管道液位波動大，傳統流量計易失效。

    含固體顆粒、纖維物質，易堵塞機械式流量計。

    推薦型號：大躍儀表DTLD/F

    支持非滿管測量，液位識別精度±2mm。

    內置自清潔電極，抗堵塞能力強。

    性價比高，液位范圍10%-100%可測。

    支持4-20mA、Modbus雙輸出，兼容性強。

    2. 農業灌溉渠道流量監測

    場景痛點：

    明渠水流液位隨季節變化大，傳統堰槽測量精度低。

    需長期戶外運行，對防護等級要求高。

    推薦型號：大躍儀表DTLD/F

    非滿管明渠流量計，支持巴歇爾槽、矩形堰等多種堰槽類型。

    IP68防護等級，適合戶外長期運行。

    太陽能供電+無線傳輸，適合偏遠地區灌溉監測。

    3. 城市雨水管網監測

    場景痛點：

    雨季液位驟升驟降，傳統流量計無法及時響應。

    需遠程監控，減少人工巡檢成本。

    推薦型號：大躍儀表DTLD/F

    非滿管測量+液位預警功能，支持遠程數據上傳。

    抗電磁干擾能力強，適合城市復雜環境。

    支持多臺設備組網，實現管網全覆蓋監測。

    三、非滿管電磁流量計的技術原理

    電磁感應原理

    基于法拉第電磁感應定律，通過測量導體（液體）在磁場中運動產生的感應電動勢計算流速。

    流量公式：Q=A×v（Q 為流量，v 為流速）。

    智能算法補償

    內置算法自動修正液位波動、流速分布不均等影響，確保測量精度。

    四、選型關鍵參數與注意事項

    測量范圍

    液位范圍：明確低液位（如10%滿管,特殊要求可定制）和高液位（如100%滿管）。

    流量范圍：根據實際工況選擇量程比（如1:100或1:200）。

    精度要求

    污水監測：精度±2%-3%即可滿足環保要求。

    灌溉計量：精度±1.5%-2.5%可優化水資源分配。

    防護等級

    戶外明渠：IP68（防塵防水，可長期浸水）。

    地下管網：IP67（防塵防短時浸水）。

    輸出與通信

    模擬輸出：4-20mA（兼容傳統PLC）。

    數字輸出：Modbus、HART、NB-IoT/LoRa（支持遠程監控）。

    安裝條件

    管道/渠道材質：需為非導電材質（如PVC、混凝土），或加裝絕緣襯里。

    直管段要求：通常上游需5倍管徑、下游需3倍管徑的直管段。

    五、非滿管電磁流量計 vs 傳統流量計對比

    對比項 非滿管電磁流量計 傳統流量計（如超聲波、渦輪）

    液位適應性 支持10%-100%液位測量 需滿管或固定液位

    抗堵塞能力 無機械部件，抗堵塞強 渦輪/轉子易堵塞

    維護成本 低（無機械磨損） 高（需定期清理/更換部件）

    精度穩定性 高（智能算法補償） 受液位/流速波動影響大

    安裝成本 中（需校準液位） 低（但可能需改造管道）

    六、用戶案例：某污水處理廠非滿管改造

    問題：原超聲波流量計因液位波動導致測量誤差超20%，無法滿足環保監測要求。

    解決方案：

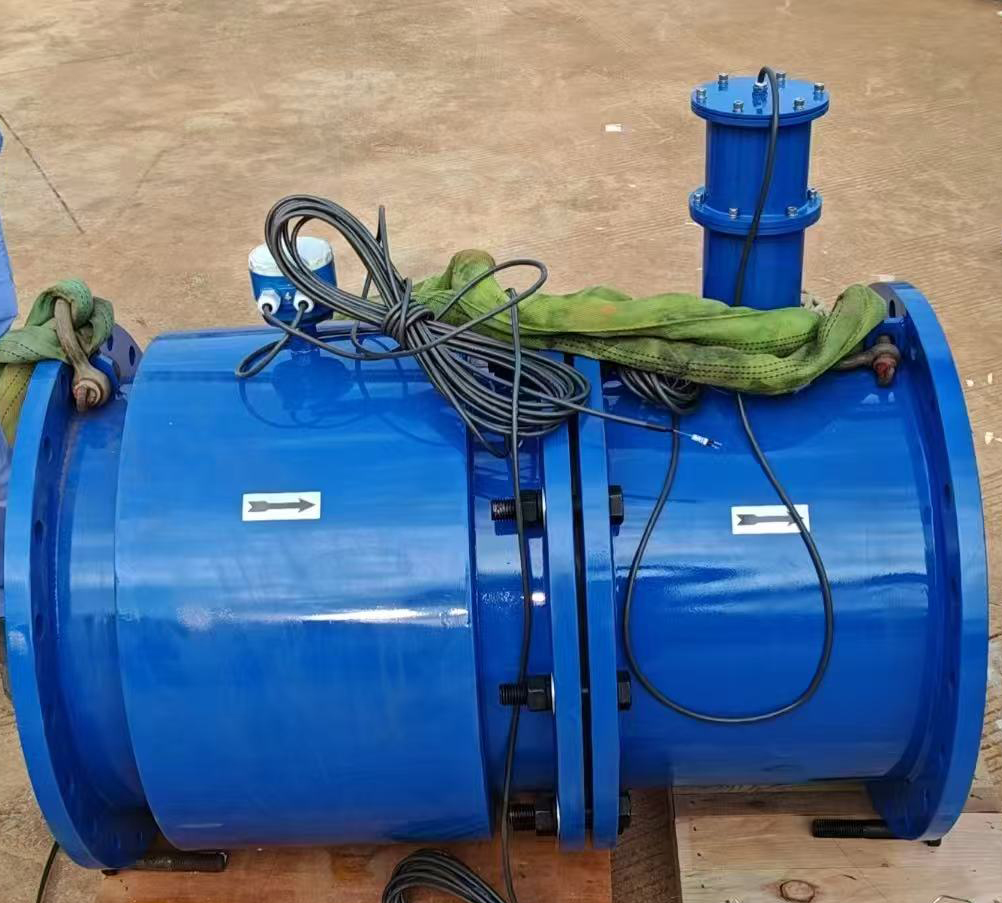

    更換為大躍儀表非滿管電磁流量計。

    安裝后液位識別精度±2mm，流量精度±1.5%，年維護成本降低。

    七、總結：非滿管電磁流量計的適用性判斷

    優先選擇場景：

    液位波動大的污水管道、明渠。

    含固體顆粒、纖維物質的流體。

    需遠程監控或降低維護成本的場景。

    謹慎選擇場景：

    流體電導率極低（如純水、有機溶劑）。

    管道/渠道為導電材質且無法加裝絕緣襯里。

    通過精準匹配應用場景與技術參數，非滿管電磁流量計可顯著提升污水、灌溉、明渠等復雜工況下的流量測量效率，助力水資源管理與環保監測。
